井式爐設備結構

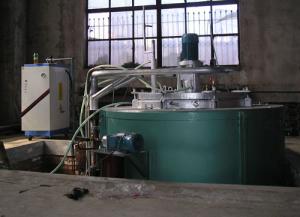

井式爐主要由外罩.內筒.對流筒.焚燒機.爐底混合循環風機.強冷風機.甲醇裂解爐等組成。
1.井式爐外罩由鋼板外殼、爐襯、爐頂?shù)趿航M成。井式爐襯采用130mm硅酸鋁纖維厚，60mm巖棉厚，采用耐火磚鋪砌。
2.內筒井式爐內筒的作用是將煙氣活動空間與工件所在的可控氛圍活動空間分開，同時也是傳熱過程中的熱交換面。內筒密封性好，耐溫抗氧化功能強，剛度一定。采用SUS310材料卷成，中間有水平波紋，可增加換熱面積，減少變形，延長使用壽命。
3.對流筒井式爐對流筒的作用是確保待處理材料與內筒分離，并提供可控氣氛的對流通道。環隙內氣體流量高，保持不變，有利于氣流與內筒之間的傳熱。
4.混合風扇安裝在爐底混合風扇井回火爐爐底部的中心。加熱過程中循環活動的可控氣氛通過對流筒與內筒之間的間隙，從內部簡化獲得熱量并傳遞給工件?？煽貧夥諒墓ぜ袔ё邿崃?，傳遞給內罩?；旌巷L(fēng)扇采用變頻調速電機，可根據爐內溫度調整電機轉速，具有速度準確、使用維護方便等特點。
